KAF87齒輪減速機詳細信息

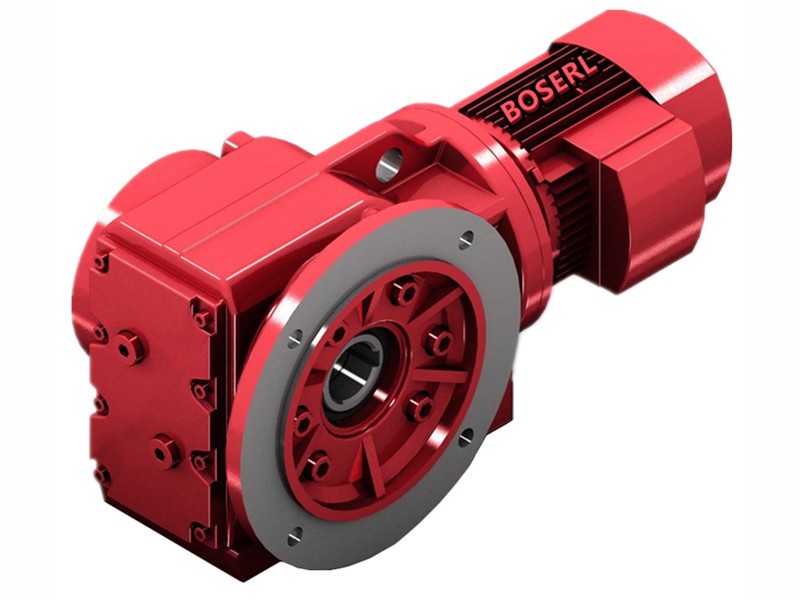

KAF87齒輪減速機
KAF87齒輪減速機重量：
KAF87齒輪減速機重量 | KAF87齒輪減速機配電機重量 | |||||||||||
| KAF87-0.75KW | KAF87-1.1KW | KAF87-1.5KW | KAF87-2.2KW | KAF87-3KW | KAF87-4KW | KAF87-5.5KW | KAF87-7.5KW | KAF87-11KW | KAF87-15KW | KAF87-18.5KW | KAF87-22KW | |
88Kg | 104Kg | 108Kg | 111Kg | 120Kg | 123Kg | 134Kg | 148Kg | 161Kg | 203Kg | 223Kg | 260Kg | 273Kg |
KAF87齒輪減速機潤滑油：
KAF87齒輪減速機規定的加注量為參考值。精確值的變化與級數和傳動比有關。請您在加注潤滑油時要注意油位螺栓所指示的精確油量。后期調整安裝方式時，您必須根據改變后的安裝方式相應調整加注潤滑劑。下表中列出了安裝方式M1-M6的減速器相應的標準參考潤滑油注入量值。
KAF87齒輪減速機潤滑油類型 | KAF87齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
齒輪油 | 3.70升 | 8.20升 | 8.80升 | 11.10升 | 8.00升 | 8.00升 |
KAF87齒輪減速機安裝旋轉保護罩：
運行時，輸出部件處于飛快運轉狀態。夾傷和擠壓危險。開始工作前，應先給電機斷電并且采取措施防止意外接通！傳動部件和輸出部件需加防護裝置，以防直接接觸到！將旋轉罩套插入鎖緊盤的孔內。

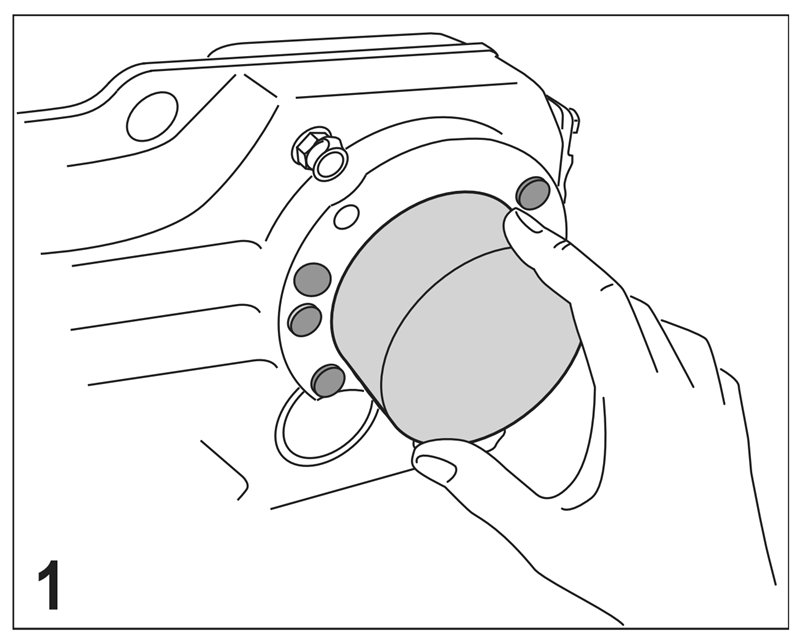

拆下減速器箱體上的塑料密封蓋以固定保護罩(參見圖1)。利用減速器箱體上隨帶的螺栓(參見圖2）固定罩套。
無保護罩安裝：對于個別應用情況，如貫通軸，則可以無須安裝罩套。在這種情況下，如果設備或儀器制造商通過相應的裝配件確保滿足必要的防護等級，則可以省去罩套。若由此需要特別的維護措施則必須在設備或零部件使用指南中說明。
質量好的KAF87齒輪減速機：檢驗項目二級減速機
1.KAF87齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.KAF87齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.KAF87齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。直角減速機
KAF87齒輪減速機剎車電機制動力以及電流：
| 型號 | 功率(KW) | 備注剎車制動力 | 備注剎車電流 |
| 63M | 0.18 | 4NM | 0.12 |
| 63L | 0.25 | 4NM | 0.12 |
| 71D | 0.37 | 4NM | 0.12 |
| 80K | 0.55 | 7.5NM | 0.2 |
| 80N | 0.75 | 7.5NM | 0.2 |
| 90S | 1.1 | 15NM | 0.35 |
| 90L | 1.5 | 15NM | 0.35 |
| 100M | 2.2 | 30NM | 0.5 |
| 100L | 3 | 30NM | 0.5 |
| 112M | 4 | 40NM | 0.64 |
| 132S | 5.5 | 75NM | 0.7 |
| 132M | 7.5 | 75NM | 0.7 |
| 160M | 11 | 150NM | 1.3 |
KAF87齒輪減速機選型參數：
| KAF87齒輪減速機負載扭矩 | 1300N.m,1400N.m,1500N.m,1800N.m,2000N.m,2100N.m,2200N.m,2300N.m,2500N.m,2600N.m,2700N.m（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）。 |
| KAF87齒輪減速機速比 | 197.37比,174.19比,164.34比,147.32比,126.91比,115.82比,102.71比,86.34比,79.34比,70.46比,63比,56.64比,49.16比,44.02比,36.52比,31.39比,27.88比,24.92比,22.41比,19.45比,17.42比,16比,14.45比,12.56比,11.17比,10比,8.29比,7.21比。 |
| KAF87齒輪減速機輸出轉數 | 7.1轉,8轉,8.5轉,9.5轉,11轉,12轉,14轉,16轉,18轉,20轉,22轉,25轉,28轉,32轉,38轉,45轉,50轉,56轉,62轉,72轉,80轉,88轉,97轉,111轉,125轉,140轉,169轉,194轉（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為K系列減速機的輸入）。 |
| KAF87齒輪減速機配電機 | 可加單相，直流，變頻，剎車，防爆，伺服，交流，三相電機K87加K87加0.75KW，K87加1.1KW，K87加1.5KW，K87加2.2KW，K87加3KW，K87加4KW，K87加5.5KW，K87加7.5KW，K87加11KW，K87加15KW，K87加18.5KW，K87加22KW。 |
KAF87齒輪減速機銘牌含義：
KAF87-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
KAF87齒輪減速機電機型號：
推薦類似型號：K87減速機
關鍵詞:三相異步減速機加電機一體化_二級減速機_三級減速機_角向減速機_GKAF系列減速機_KAF系列減速機_KAF系列減速器_三相異步減速機_二級減速器_三級減速器
KAF系列齒輪減速機型號：KAF37減速機,KAF47減速機,KAF57減速機,KAF67減速機,KAF77減速機,KAF87減速機,KAF97減速機,KAF107減速機,KAF127減速機,KAF157減速機,KAF167減速機,KAF187減速機
KAF系列直角減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-200KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: KAF87齒輪減速機 KAF87減速齒輪箱 KAF87減速馬達 KAF87齒輪減速機廠家 KAF87齒輪減速機生產廠家
