S77齒輪減速機詳細信息

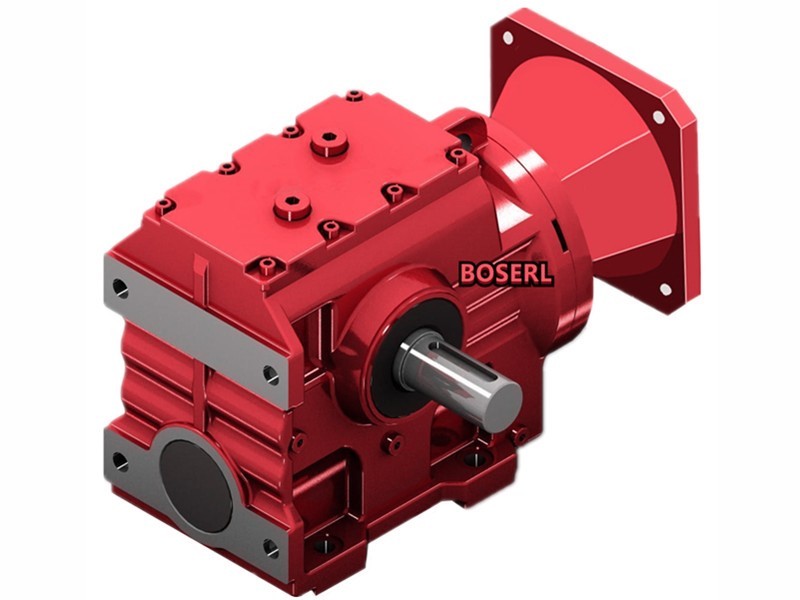

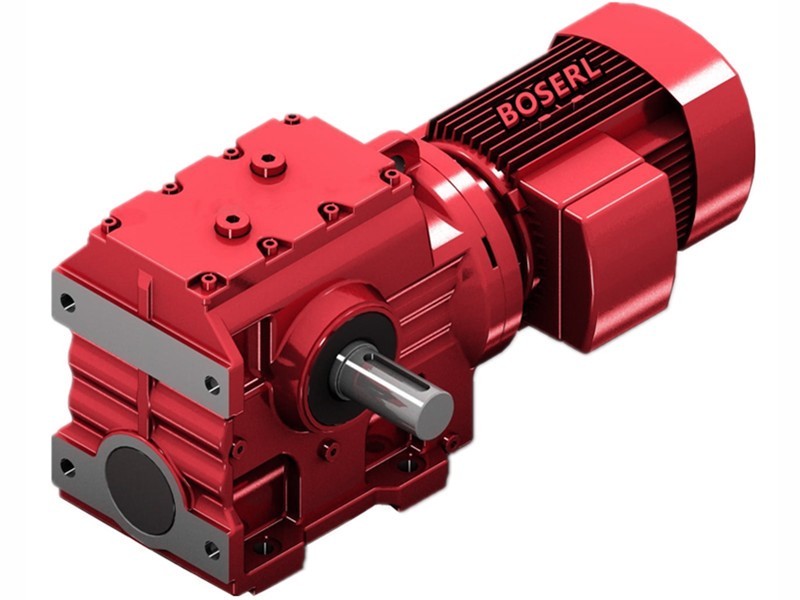

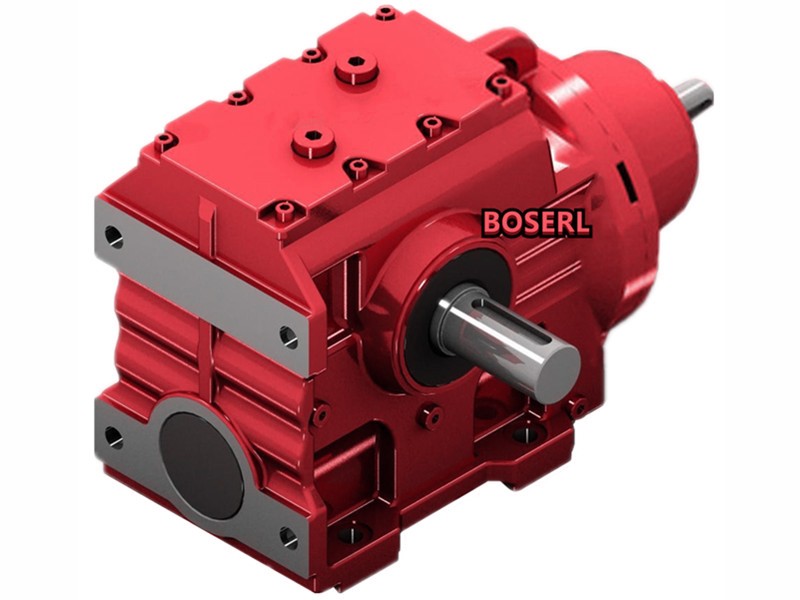

S77齒輪減速機
S77齒輪減速機重量：
S77齒輪減速機重量 | S77齒輪減速機配電機重量 | ||||||||
S77-0.55KW | S77-0.75KW | S77-1.1KW | S77-1.5KW | S77-2.2KW | S77-3KW | S77-4KW | S77-5.5KW | S77-7.5KW | |
50Kg | 65Kg | 66Kg | 70Kg | 73Kg | 82Kg | 85Kg | 96Kg | 110Kg | 123Kg |
S77齒輪減速機潤滑油：
S77齒輪減速機潤滑油類型有礦物油，合成油，齒輪油。
S77齒輪減速機潤滑油類型 | S77齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
合成油 | 1.90升 | 4.20升 | 3.7/5.4升 | 5.9升 | 4.40升 | 4.40升 |
S77齒輪減速機安裝說明：
涂上潤滑劑并仔細抹勻，將軸裝上并軸向鎖緊(通過使用套裝夾具將會使安裝變得容易)下面描述3中安裝方式：A: (標準供貨配件)；B:對于帶設備軸肩的用戶軸的拆裝套件；C:對于不帶設備軸肩的連接軸的拆裝套件。
[1]短固定螺釘(標準供貨配件)；[2]彈簧墊圈；[3]墊圈；[4]卡環；[5]用戶軸。
[1]固定螺釘；[2]彈簧墊圈；[3]墊圈；[4]卡環；[5]帶軸肩的用戶軸。
[1]固定螺釘；[2]彈簧墊圈；[3]墊圈；[4]卡環；[5]間隔襯套；[6]帶軸肩的用戶軸。
質量好的S77齒輪減速機：檢驗項目自鎖減速機
1.S77齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.S77齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.S77齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。S系列減速機
S77齒輪減速機調試操作步驟：
在S77齒輪減速機調試之前請您務必檢查油位是否正確！參考各銘牌上標有相應的潤滑油使用量。操作人員必須能方便地操作油位塞、放油塞及排氣螺栓和排氣閥。銘牌上已注明關鍵的技術參數。運行中其他數據在圖紙和合同確認中已經標明。S77齒輪減速機安裝成功后檢查所有固定螺釘的底座是否牢固。擰緊緊固件后進行檢查確保定位良好，沒有發生改變。調試前，應該確定旋轉軸和聯軸器配備有合適的安全防護罩。采用油位鏡觀察油位時要防止油位鏡受損在對S77齒輪減速機進行操作時應避免使用明火或者產生火花。防止物體落入S77齒輪減速機內。在調試之前卸下現有的運輸固定裝置。務必注意各BOSERL說明書的安全說明！不當調試可能對S77齒輪減速機造成損傷，出現財物損失。
S77齒輪減速機選型參數：
| S77齒輪減速機配電機 | 可配三相/直流/變頻/剎車/防爆/伺服/交流/單相電機S77配0.55KW，S77配0.75KW，S77配1.1KW，S77配1.5KW，S77配2.2KW，S77配3KW，S77配4KW，S77配5.5KW，S77配7.5KW。 |
| S77齒輪減速機速比 | 256.47比，225.26比，214比，189.09比，161.6比，148.15比，130比，123.3比，107.83比，97.14比，85.22比，75.2比，75.09比，71.33比，66.67比，63.03比，56.92比，53.87比，49.38比，43.33比，41.07比，35.94比，32.38比，28.41比，25.07比，22.89比，22.22比，20.99比，18.97比，18.42比，17.45比，15.28比，13.76比，12.07比，10.65比，9.44比，8.06比。 |
| S77齒輪減速機輸出轉數 | 5.50轉，6.2轉，6.5轉，7.4轉，8.7轉，9.4轉，11轉，13轉，14轉，16轉，19轉，20轉，21轉，22轉，25轉，26轉，28轉，32轉，34轉，39轉，43轉，49轉，56轉，61轉，63轉，67轉，74轉，76轉，80轉，92轉，102轉，116轉，131轉，148轉，174轉。（以上轉數均為四級電機算出的，可用2P/6P/8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入） |
| S77齒輪減速機負載扭矩 | 680N.m，705N.m，710N.m，720N.m，725N.m，930N.m，980N.m，990N.m，1020N.m，1040N.m，1050N.m，1070N.m，1090N.m，1100N.m，1140N.m，1170N.m，1200N.m，1210N.m，1240N.m，1260N.m，1270N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用） |
S77齒輪減速機銘牌含義：
S77-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
S77齒輪減速機電機型號：
推薦類似型號：S77減速機
關鍵詞:S系列減速機加電機一體化_減速機加司服電機連接_G系列減速機_S型減速機_司服電機減速機_S系列斜齒輪蝸輪蝸桿減速機_S系列減速機器_司服減速機
S系列蝸輪蝸桿減速機型號：S37減速機,S47減速機,S57減速機,S67減速機,S77減速機,S87減速機,S97齒輪減速機
S系列自鎖減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-22KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: S77齒輪減速機 S77減速齒輪箱 S77減速馬達 S77齒輪減速機廠家 S77齒輪減速機生產廠家
